用途：
　　调频串联谐振试验装置主要用于75kV及以下电压等级SF6断路器、GIS组合电器以及电力电缆其它大电容量电力设备的现场交流耐压试验。
　　 配套合适的调谐电容，使其谐振在50～60Hz之间，便可作为工频试验设备使用。同时也可作500kV以下电压等级的互感器，藉合电容器、氧化锌避雷器等电力设备的局部放电试验。

　　性能及特点：
　　 1、体积小、重量轻；
　　 2、Q值高；
　　 3、电源输入容量仅为输出容量的1／Q；
　　 4、局部放电量小；
　　 5、试品闪络后无暂态过电压；

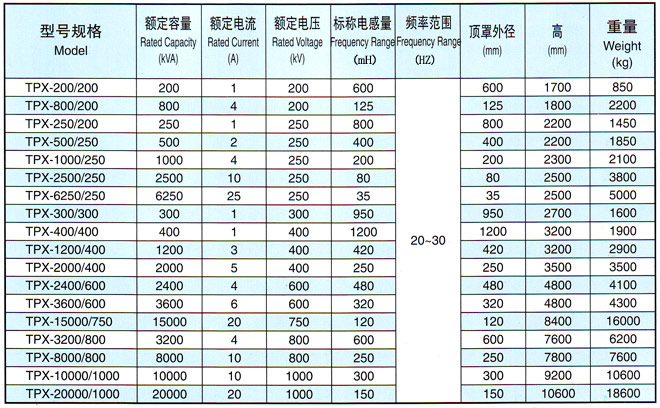

主要技术参数：

主要功能有：

•  电抗器铁芯间隙指示功能；

•  耐压时间到自动降压功能；

•  零位合闸、零起升压功能；

•  过流保护功能；

•  过压及被试品闪络保护功能；

•  各试验数据实时监测功能；

•  回路谐振度数字显示及失谐升压闭锁功能；

用途：
　　 工频谐振试验变压器主要用于电力电缆，发电机组、电力电容器及大电容量试品的交流耐压试验。适用于发电厂、电缆制造厂及电力电容器厂等制造企业。

特点：
　　 1、通过调节铁芯气隙改变本装置的电感量达到与大电容量试品进行谐振;
　　 2、取用电源容量仅为输出容量的1／Q;
　　 3、重量约为传统工频试验变压器设备的1／5～10；
　　 4、试品击穿时无暂态过电压；
　　 5、适用范围广，现场应用灵活性大，试品电容量范围大；
　　 6、试品击穿时，谐振条件被破坏，短路电流会自动降低到最小值，流过故障点短路电流小；
　　 7、配套整流装置可作为直流耐压试验装置；
　　 8、配套合适的补偿电抗器可以对集合式电容器进行级间交流耐压试验(最大单相10000kVar，三相20000KVar)，对于水电发电机组容量可达600MW。对于火电发电机组容量可达900MW。
